SG3524D

# SG3524D 产品系列介绍

## 1. 概述

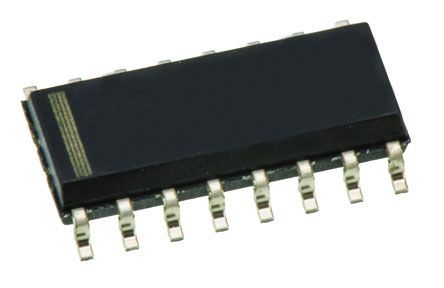

SG3524D 是一款用途广泛且应用普遍的集成电路（IC），属于脉宽调制（PWM）控制器家族。这类控制器在电力电子应用中起着至关重要的作用，因为在这些应用中，精确控制功率传输是必不可少的。SG3524D 旨在生成高质量的 PWM 信号，这些信号用于调节各种功率转换系统中的输出电压和电流。

## 2. 主要特性

### 2.1 宽输入电压范围
SG3524D 能够在相对较宽的输入电压范围内工作。这种灵活性使其可应用于不同的电源环境，无论是低压电池供电系统还是高压工业电源。例如，它可以处理从几伏到某个最大值（通常约为 35V）的输入电压，这使其适用于广泛的应用场景。

### 2.2 可调节输出频率
SG3524D 的一个显著特性是其输出频率可调节。PWM 信号的频率可以通过外部电阻 - 电容（RC）网络轻松设置。这种可调节性使设计人员能够根据应用的具体要求优化功率转换器的性能。例如，在开关电源中，不同的负载可能需要不同的开关频率来实现最佳效率和性能。

### 2.3 双输出能力
SG3524D 提供双输出 PWM 信号。这些输出是互补的，即当一个输出为高电平时，另一个输出为低电平。此特性在推挽式或半桥式功率转换器拓扑结构中特别有用。在推挽式转换器中，两个互补输出交替驱动两个功率开关，从而实现从输入到输出的高效功率传输。

### 2.4 内置误差放大器
它配备了内置误差放大器。该放大器将反馈电压（代表功率转换器的输出电压或电流）与参考电压进行比较。这两个电压之间的差值被放大，所得的误差信号用于调整 PWM 输出的占空比。这种闭环控制机制确保功率转换器的输出保持稳定，并在所需范围内，即使输入电压或负载条件发生变化时也是如此。

### 2.5 过流保护
SG3524D 具备过流保护功能。它可以检测转换器中功率开关的电流。如果电流超过预设阈值，控制器将采取适当措施，如降低 PWM 输出的占空比或完全关闭转换器。此保护功能有助于防止系统中的功率开关和其他组件因过流而损坏。

## 3. 应用

### 3.1 开关电源
SG3524D 常用于开关电源，而开关电源广泛应用于计算机、电视和手机充电器等电子设备中。在开关电源中，SG3524D 生成用于控制功率晶体管或 MOSFET 开关的 PWM 信号。通过调整 PWM 信号的占空比，可以精确调节电源的输出电压。与线性电源相比，这实现了更高效的功率转换，因为功率开关工作在全导通或全关断状态，从而将功率损耗降至最低。

### 3.2 DC - DC 转换器
DC - DC 转换器用于将直流电压从一个电平转换为另一个电平。SG3524D 可用于升压（Boost）和降压（Buck）DC - DC 转换 。（原文此处未完整，翻译也保留未完整状态）
